Kartenwerkzeug

  • Kartenwerkzeug

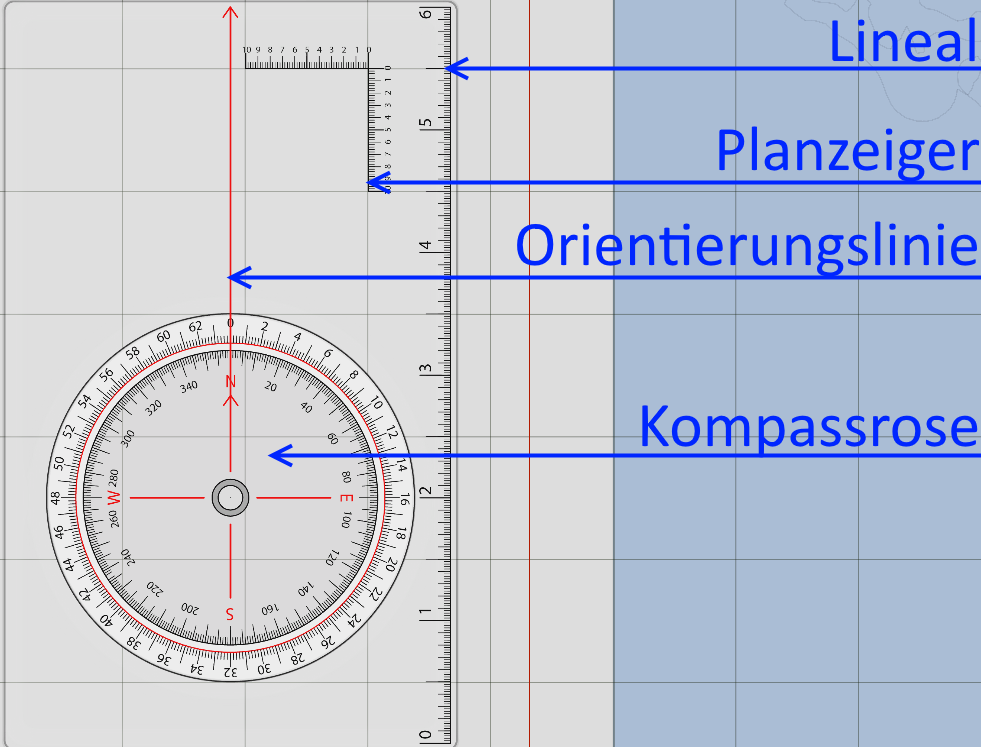

    Das Kartenwerkzeug beinhaltet:

    • Lineal
      • Kleines Kartenwerkzeug
        • max 3 Km
        • 1 Strich entspricht 10m
      • Großes Kartenwerkzeug
        • Max 6 Km
        • 1 Strich 20 m
    • Planzeiger
      • Kleines Kartenwerkzeug
        • 1 Strich 10 meter
        • Max 1 Km
      • Großes Kartenwerkzeug
        • 1 Strich 10 meter
        • Max 1 Km
    • Orientierungslinie
    • Kompassrose
      • Angaben in Mil
        • Außerer Ring
        • 0 bis 64 Angabe * 100 (0 -6400)
      • Angaben in Grad
        • Innerer Ring
        • 0 bis 360 Grad

    Winkel bestimmung

    Der Punkt der Kompassrose auf die eigene Position legen.

    Die Orientierungslinie auf das Ziel legen.

    Grad /Mil ablesen.


    Entfernungs bestimmung

    Verschiebung des Kartenwerkzeugs bis 0 Strich des Lineals auf eigener Position.

    Entferung zum Ziel vom Lineal ablesen.


    Höhenbestimmung


    1. Nähester Höhenwert suchen
    2. 1 Geländelinie = 1 Höhenmeter
    3. Rote Geländeline = 5 Höhenmeter
    4. gefunden Höhenwert - Geländelinien = Tatsächliche Höhe + - 1m



    Koordinatenbestimmung


    • Planzeiger an Koordinatenkante anlegen
      • Von Links nach Rechts Koordinaten ablesen
        • 060 + 3 Strich = 0603
      • Von unten nach Oben Koordinaten ablesen
        • 154 + 8 Strich = 1548

    Angabe: 0603 - 1548 - 2

    N - E - Z
